Seccion de conductores
¿ Como se calcula ?
Pongamos un ejemplo : Formula a usar. 2 * L * I / 56 * %
L longitud del conductor ( lo que mide en metros un solo conductor ) I amperios que van a pasar por el conductor 56 es un constante ( para el cobre 56 ,aluminio 35 ) % es el porcentaje de caída de tensión admisible ( el 1%, 3% , 5% del voltaje del sistema 12 , 24 voltios )
Longitud 10 metros Amperios 17.6 Cobre 56 un 3% de caída admitida que a 24 voltios son 0.72v
2 * 10 * 17.6 / 56 * 0.72 = 8.73 mm2 , lo que nos lleva a la sección comercial superior. Ahora hay que ver que porcentaje es el MAXIMO y el RECOMENDADO para cada tramo y asi calcular.
| ELEMENTOS | MAXIMA | RECOMENDADA |
|---|---|---|
| Paneles-regulador | 3% | 1% |
| Reg-acumulador | 1% | 0.5% |
| Acu-inversor | 1% | 1% |
| Linea Iluminación | 3% | 3% |
| Otros equipos | 5% | 3% |

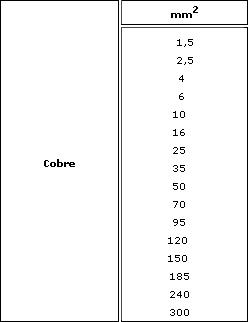

A continuación una tabla con las secciones comerciales que aparece en la ITC-BT-19 para conductores de cobre.
La siguiente imagen es una comparación entre los calibres AWG (American wire gauge) usados en América y los mm2 del Sistema Métrico.
